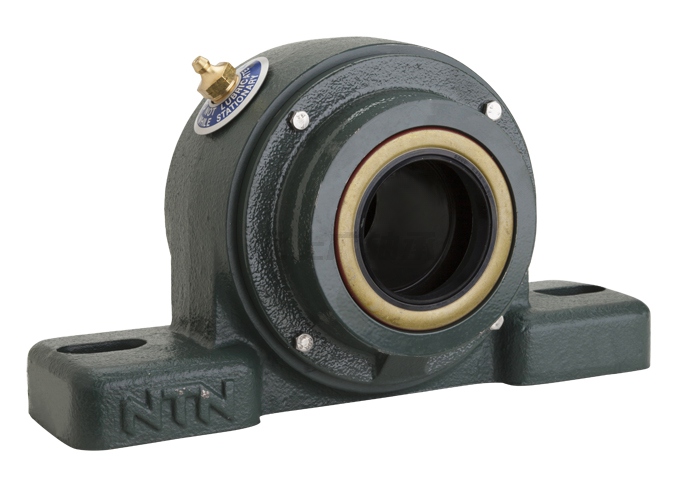

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN C-SPAW2222-315N1軸承屬于【NTN軸承 - 軸承座 - 重型軸承座 - C-SPAW/SPW型】，基本描述為：Item # C-SPAW2222-315N1，密封球形枕式軸承座，延性端蓋，開式，SPAW型。
前綴列表：【SAF：調心軸承用剖分式枕式軸承座】【235：帶緊定套的調心滾子軸承套件，直徑 3 系列】
| 類型 | 枕式軸承座 |
| 軸承類型 | 調心滾子軸承 |
| 密封材料 | 丁腈橡膠 |
| 鎖定裝置 | 緊定套 |
| 軸承型號 | MX-W22222EALLKW33C3 |
| 外殼型號 | SPA222N1 |
| 緊定套型號 | HA2322XM1 |
| 外殼材質 | 球墨鑄鐵 |
| 外殼構造 | 一件式 |
| 安裝方式 | 四螺栓 |
| 性能 | 重型承載 |
| 端蓋類型 | 雙面開式 |
| 動態額定負載 | 135000 lbf（磅力） 602000 N（牛頓） 602.00 kN（千牛） |
| 靜態額定負載 | 145000 lbf（磅力） 643000 N（牛頓） 643.00 kN（千牛） |
| 極限轉速 | 1400 RPM（轉/分鐘） |
| 工作溫度范圍 | -40 至 400 oF（華氏度） -40 至 200 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

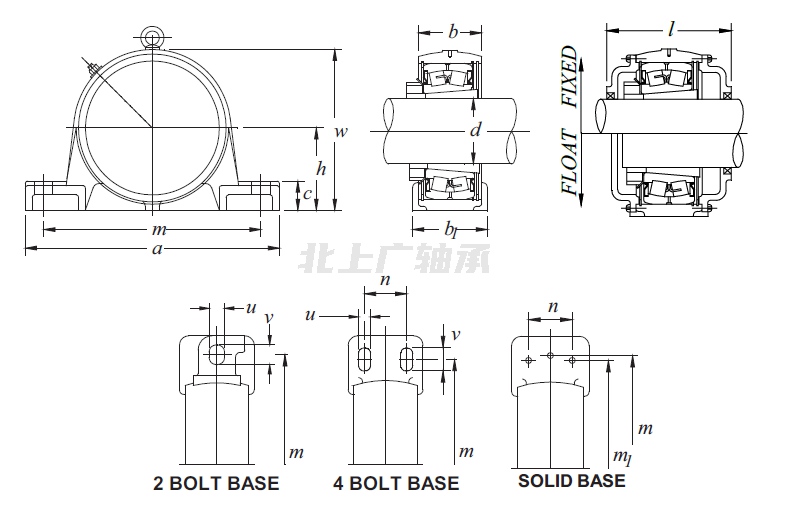

| 密封球形枕式軸承座，鑄造防塵蓋，開式，SPAW/SPW型 - 尺寸 | |
| d | 3.9375 in（英寸） 100.013 mm（毫米） |
| h | 4.9375 in（英寸） 125.4 mm（毫米） |
| a | 16.4960 in（英寸） 419.0 mm（毫米） |
| b | 3.9370 in（英寸） 100.0 mm（毫米） |
| b? | 4.7640 in（英寸） 121.0 mm（毫米） |
| c | 1.7720 in（英寸） 45.0 mm（毫米） |
| l | 7.7950 in（英寸） 197.993 mm（毫米） |
| m | 13.5625 in（英寸） 344.5 mm（毫米） |
| n | 2.7500 in（英寸） 69.9 mm（毫米） |
| w | 10.3150 in（英寸） 262.0 mm（毫米） |
| u | 0.8660 in（英寸） 22.0 mm（毫米） |
| v | 1.6875 in（英寸） 42.9 mm（毫米） |
| 備注 | 銷售圖紙為不帶緊定套的孔徑，沒有顯示尺寸 d，即緊定套的孔徑 |
| 軸向位移 - 最小 | 0.030 in（英寸） |
| 軸向位移 - 最大 | 0.043 in（英寸） |
| 鎖緊螺母推薦旋轉量 | 180 o |
| 液壓力 - 最小 | 2650 lb/in2（磅/平方英寸） |
| 液壓力 - 最大 | 3700 lb/in2（磅/平方英寸） |
| 外殼允許載荷 | |
| 允許載荷 - P60 | 47500 lb（磅） |
| 允許載荷 - P90 | 28500 lb（磅） |
| 允許載荷 - P120 | 21000 lb（磅） |
| 允許載荷 - P150 | 18500 lb（磅） |
| 允許載荷 - P180 | 23500 lb（磅） |
