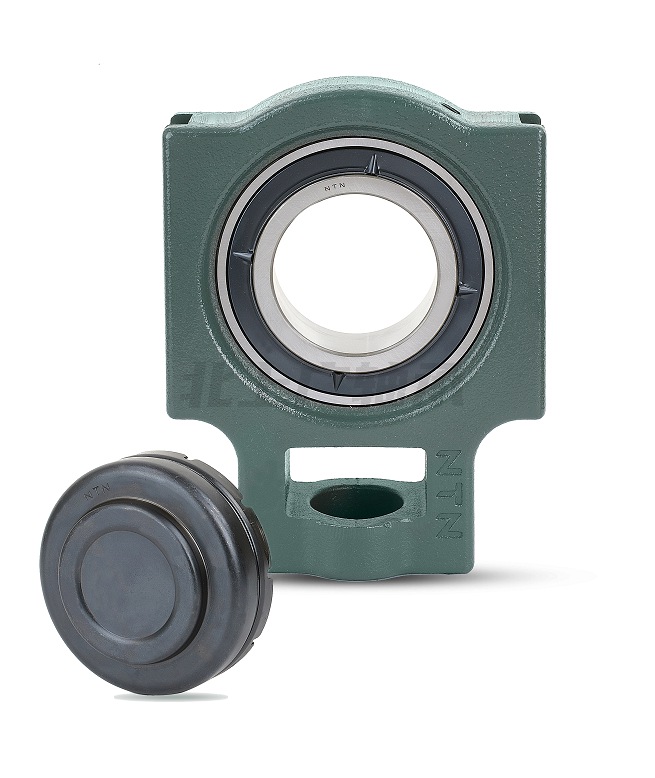

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN SM-UKT209D1 (when used with HE2309X)軸承屬于【NTN軸承 - 軸承座 - 滑塊型軸承座 - SM-UKT型】，基本描述為：Item # SM-UKT209D1（附件型號：HE2309X），滑塊型軸承座，鑄造外殼，帶緊定套，壓制鋼防塵蓋，封閉端蓋，UKT型。
前綴列表：【CM-：軸承座單側帶鑄鐵材質閉合擋蓋】【U：外球面球軸承】【C：內圈內孔為圓柱孔，帶止動螺釘】【T：帶角鋼制框架的滑塊形軸承座】，后綴列表：【D1：帶潤滑油孔】
| 類型 | 滑塊型軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖定裝置 | 緊定套 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 軸承型號 | UK209D1 |
| 外殼型號 | T209D1 |
| 外殼材質 | 鑄鐵 |
| 性能 | 輕型承載 |
| 動態額定負載 | 7300 lbf（磅力） 32500 N（牛頓） 32.50 kN（千牛） |
| 靜態額定負載 | 4600 lbf（磅力） 20400 N（牛頓） 20.40 kN（千牛） |
| 重量 | 5.700 lb（磅） 2.500 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

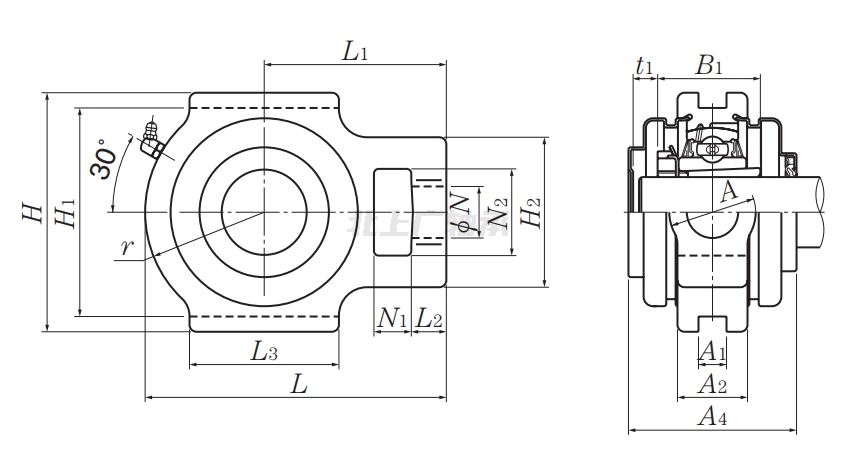

| 滑塊型軸承座，鑄造外殼，帶緊定套，壓制鋼蓋，封閉端蓋，UKT型 - 尺寸 | |
| d | 1.5000 in（英寸） 38.100 mm（毫米） |
| L | 5.7187 in（英寸） 145.0 mm（毫米） |
| H | 4.5937 in（英寸） 117.0 mm（毫米） |
| A? | 3.2187 in（英寸） 82.000 mm（毫米） |
| H? | 4.0156 in（英寸） 102.0 mm（毫米） |
| H? | 3.2812 in（英寸） 83.0 mm（毫米） |
| L? | 3.4687 in（英寸） 88.0 mm（毫米） |
| L? | 0.7187 in（英寸） 18.0 mm（毫米） |
| L? | 3.2812 in（英寸） 83.0 mm（毫米） |
| N | 0.6299 in（英寸） 16.0 mm（毫米） |
| N? | 1.1562 in（英寸） 29.0 mm（毫米） |
| N? | 0.7500 in（英寸） 19.0 mm（毫米） |
| A | 1.9375 in（英寸） 49.0 mm（毫米） |
| A? | 1.9375 in（英寸） 49.0 mm（毫米） |
| A? | 1.3750 in（英寸） 35.0 mm（毫米） |
| r | 2.2500 in（英寸） 57.0 mm（毫米） |
| B? | 1.9690 in（英寸） 50.000 mm（毫米） |
| F | 0.1929 in（英寸） 4.900 mm（毫米） |
| 備注 | 銷售圖紙為不帶緊定套的孔徑，沒有顯示尺寸 d，即緊定套的孔徑 |
