北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN JELPFL204軸承屬于【NTN軸承 - 軸承座 - 法蘭型軸承座 - 雙螺栓 - JELPFL型】，基本描述為：Item # JELPFL204，雙螺栓菱形法蘭式軸承座，壓制鋼外殼，帶偏心鎖環，JELPFL型。
前綴列表：【U：外球面球軸承】【C：內圈內孔為圓柱孔，帶止動螺釘】【FH：不規則（懸掛式）法蘭軸承座】，后綴列表：【D1：帶潤滑油孔】
| 類型 | 雙螺栓法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖定裝置 | 偏心鎖環 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 軸承型號 | JEL204 |
| 外殼型號 | PFL204 |
| 外殼構造 | 兩件式 |
| 端蓋類型 | 開式 |
| 性能 | 輕型承載 |
| 動態額定負載 | 2880 lbf（磅力） 12800 N（牛頓） 12.80 kN（千牛） |
| 靜態額定負載 | 1500 lbf（磅力） 6650 N（牛頓） 6.65 kN（千牛） |
| 極限轉速 | 6700 RPM（轉/分鐘） |
| 重量 | 0.700 lb（磅） 0.300 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |
| 潤滑 | 不可再潤滑 |

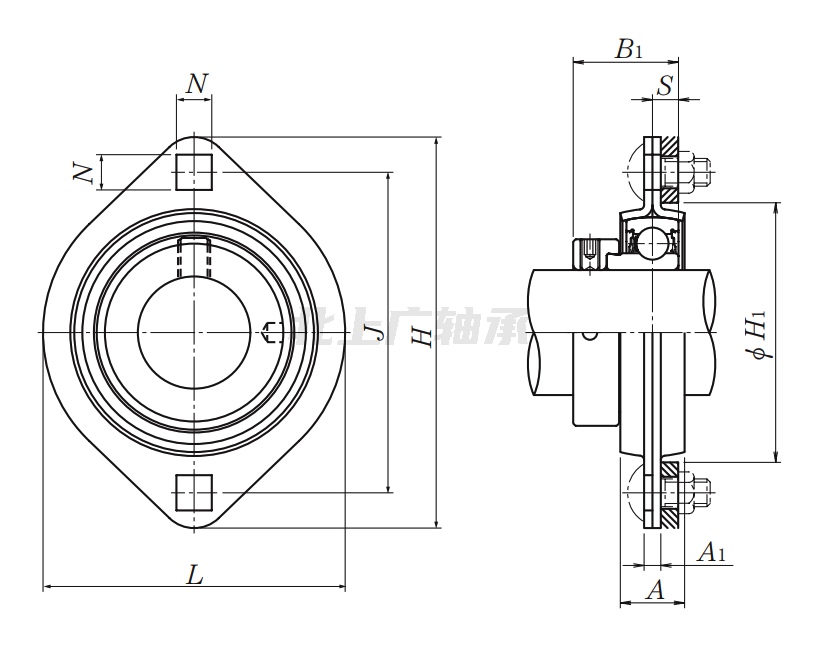

| 雙螺栓菱形法蘭式軸承座，壓制鋼外殼，帶偏心鎖環，JELPFL型 - 尺寸 | |
| d | 0.7874 in（英寸） 20.000 mm（毫米） |
| H | 3.5312 in（英寸） 90.0 mm（毫米） |
| L | 2.6250 in（英寸） 67.0 mm（毫米） |
| J | 2.8125 in（英寸） 71.5 mm（毫米） |
| A | 0.6562 in（英寸） 16.0 mm（毫米） |
| A? | 0.1570 in（英寸） 4.0 mm（毫米） |
| N | 0.3594 in（英寸） 9.0 mm（毫米） |
| B? | 1.2205 in（英寸） 31.000 mm（毫米） |
| S | 0.2953 in（英寸） 7.500 mm（毫米） |
| H? | 2.2031 in（英寸） 56.0 mm（毫米） |
