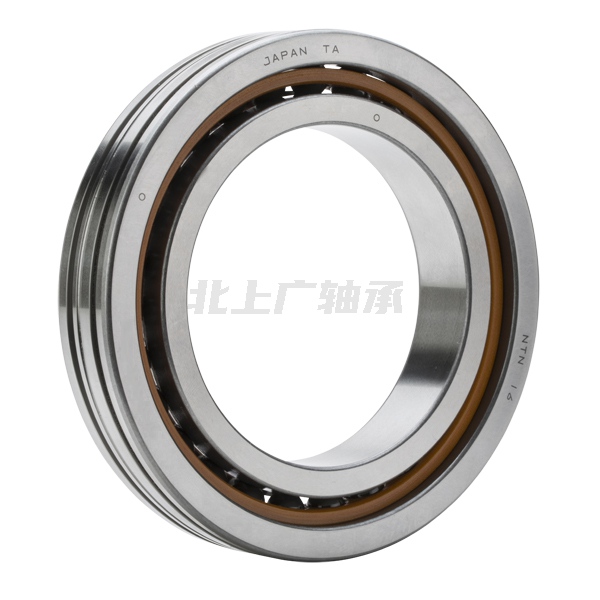

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN 5S-2LA-HSF015AD軸承屬于【NTN軸承 - 超精密軸承 - 高轉速角接觸球軸承（Ultage型） - 超高轉速HSF型】，基本描述為：Item # 5S-2LA-HSF015AD，超高轉速角接觸球軸承 - HSF型。
前綴列表：【5S-：陶瓷球軸承】【2LA-：高碳鉻鋼，經過改進的表面處理】【HSF：高轉速超精密角接觸球軸承（Ultage 系列）- 超高轉速 HSF 型】，后綴列表：【AD：接觸角 25°】
| 類型 | 角接觸球軸承 |
| 內孔類型 | 圓形 |
| 材質 | 高碳鉻鋼 |
| 保持架類型 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 極限轉速（油潤滑） | 34200 RPM（轉/分鐘） |
| 配對 | 單列 |
| 靜態額定負載 | 2680 lbf（磅力） 11900 N（牛頓） 11.90 kN（千牛） |
| 動態額定負載 | 3750 lbf（磅力） 16700 N（牛頓） 16.70 kN（千牛） |
| 附件 | 開式 |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |

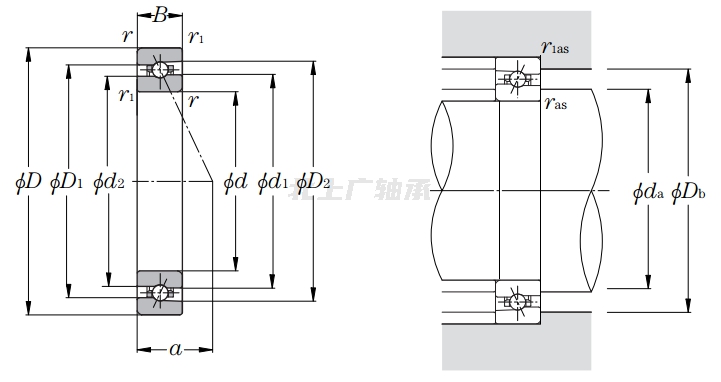

| 超高轉速角接觸球軸承 - HSF型 - 尺寸 | |
| d | 2.9528 in（英寸） 75.000 mm（毫米） |
| D | 4.5276 in（英寸） 115.000 mm（毫米） |
| B | 0.7874 in（英寸） 20.000 mm（毫米） |
| d? | 3.5669 in（英寸） 90.600 mm（毫米） |
| d? | 3.5157 in（英寸） 89.300 mm（毫米） |
| D? | 3.9134 in（英寸） 99.400 mm（毫米） |
| D? | 4.0354 in（英寸） 102.500 mm（毫米） |
| r | 0.0433 in（英寸） 1.100 mm（毫米） |
| r? | 0.0236 in（英寸） 0.600 mm（毫米） |
| 接觸角 | 25 o |
| a | 1.2717 in（英寸） 32.300 mm（毫米） |
| d? 最小 | 3.2283 in（英寸） 82.000 mm（毫米） |
| db 最小 | 3.1299 in（英寸） 79.500 mm（毫米） |
| D? 最大 | 4.2520 in（英寸） 108.000 mm（毫米） |
| Db 最大 | 4.3504 in（英寸） 110.500 mm（毫米） |
| r?? 最大 | 0.0394 in（英寸） 1.000 mm（毫米） |
| r??? 最大 | 0.0236 in（英寸） 0.600 mm（毫米） |
| 雙列寬度 | 1.5748 in（英寸） 40.000 mm（毫米） |
| 三列寬度 | 2.3622 in（英寸） 60.000 mm（毫米） |
| 四列寬度 | 3.1496 in（英寸） 80.000 mm（毫米） |
