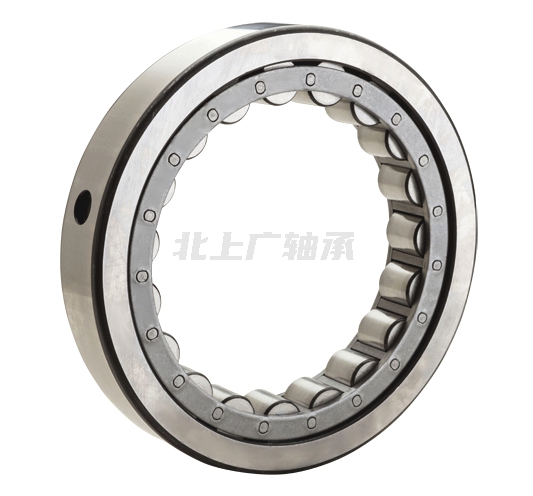

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN M1214EAHL軸承屬于【NTN軸承 - 滾子軸承 - 圓柱滾子軸承 - BOWER系列 - 外圈帶滾子和保持架組件】，基本描述為：Item # M1214EAHL，外圈帶滾針和保持架組件，外圈外徑帶雙肋和盲銷孔。
前綴列表：【M：Bower 系列圓柱滾子軸承】，后綴列表：【E：外圈帶雙擋邊】【V：一體成型鋼制保持架】
| 類型 | 外圈帶滾子 |
| 內孔類型 | 圓形 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 配對 | 單列 |
| 公差等級 | ISO 0 級（P0 級） RBEC 1 級 |
| 油孔 | 不帶油孔 |
| 徑向內部游隙 | CN |
| 靜態額定負載 | 32000 lbf（磅力） 142000 N（牛頓） 142.00 kN（千牛） |
| 動態額定負載 | 25600 lbf（磅力） 114000 N（牛頓） 114.00 kN（千牛） |
| 附件 | 開式 |
| 重量 | 2.075 lb（磅） 0.941 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |

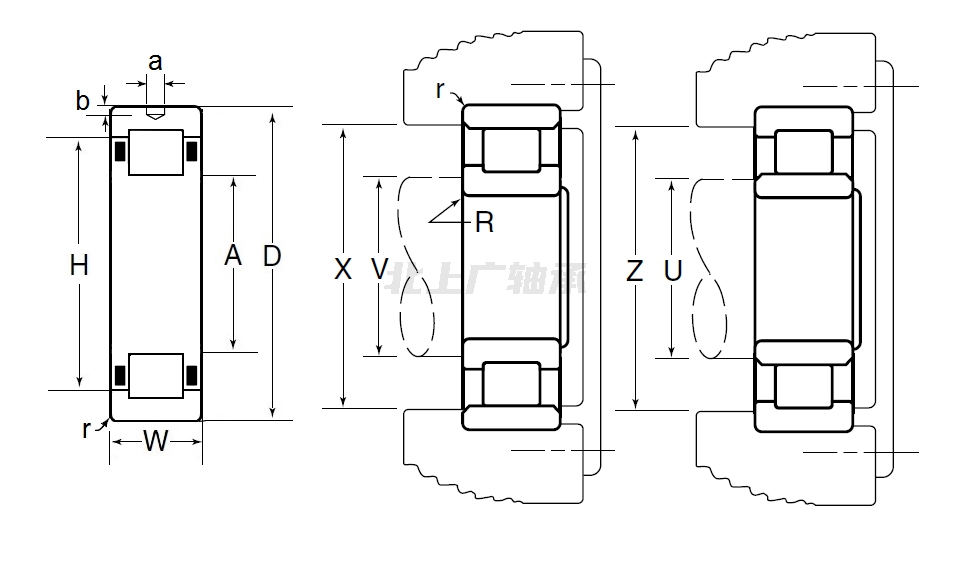

| 外圈帶滾針和保持架組件，外圈外徑帶雙肋和盲銷孔 - 尺寸 | |
| A | 3.3382 in（英寸） 84.790 mm（毫米） |
| D | 4.9236 in（英寸） 125.059 mm（毫米） |
| W | 0.9449 in（英寸） 24.000 mm（毫米） |
| r | 0.0598 in（英寸） 1.520 mm（毫米） |
| H | 4.2130 in（英寸） 107.010 mm（毫米） |
| a | 0.3118 in（英寸） 7.920 mm（毫米） |
| b | 0.1098 in（英寸） 2.790 mm（毫米） |
| U（普通套圈） | 3.2205 in（英寸） 81.800 mm（毫米） |
| V（帶肋套圈） | 3.3307 in（英寸） 84.600 mm（毫米） |
| X（普通套圈） | 4.5512 in（英寸） 115.600 mm（毫米） |
| Z（帶肋套圈） | 4.3898 in（英寸） 111.500 mm（毫米） |
